다리에는 왜 틈이 있을까?

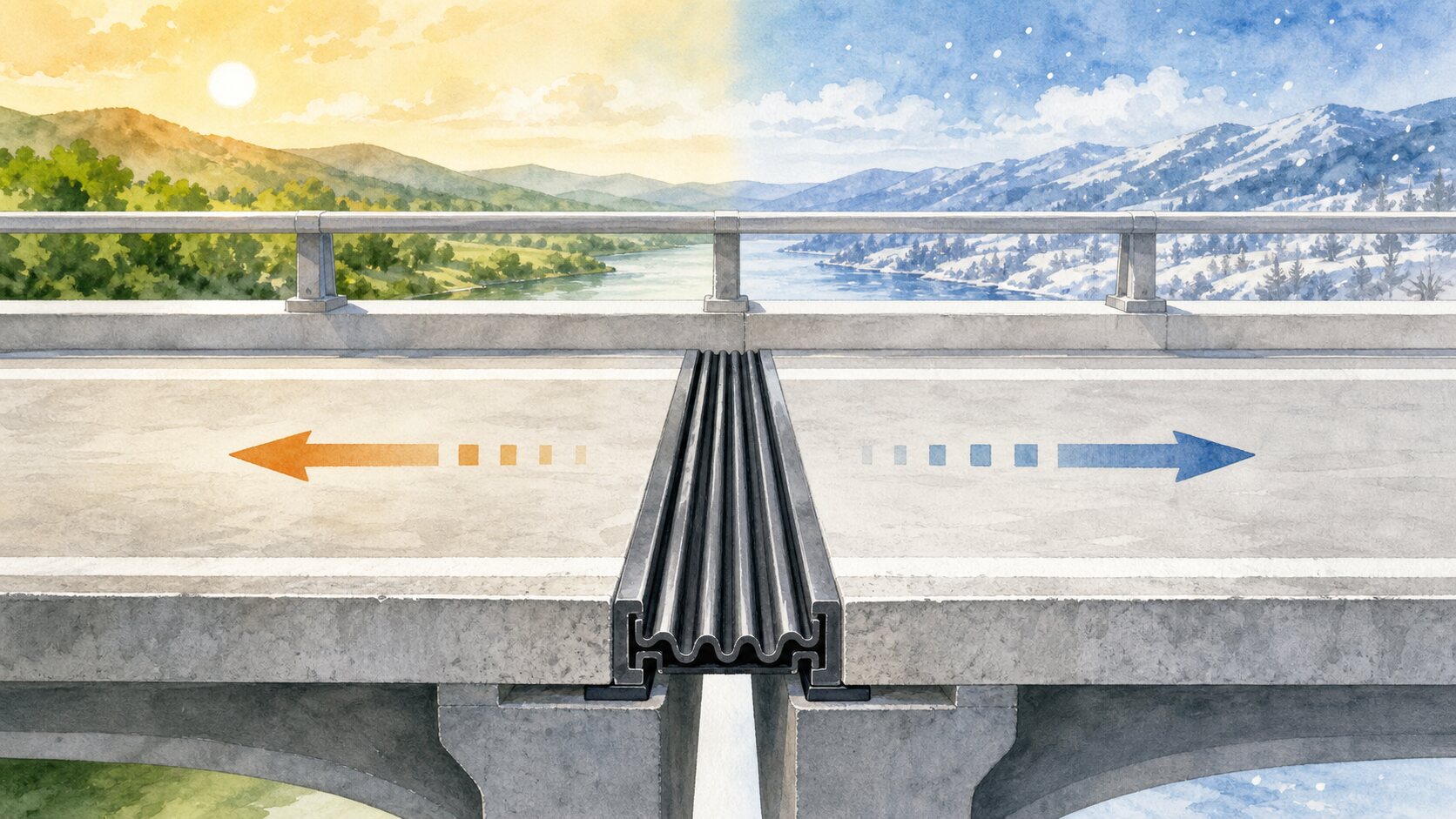

다리 위 도로에 보이는 고무나 금속의 틈은 시공이 덜 끝난 자리가 아니라 신축이음입니다. 다리는 하루와 계절의 온도 변화에 따라 아주 조금씩 길어지고 짧아집니다. 콘크리트와 강재는 단단해 보여도 온도가 오르면 팽창하고 내려가면 수축합니다. 긴 구조물이 이 움직임을 할 자리를 얻지 못하면, 힘이 특정 부분에 쌓여 균열·들뜸·받침 손상으로 이어질 수 있습니다. 신축이음은 다리를 일부러 끊어 약하게 만드는 장치가 아니라, 움직여야 하는 구조물에 안전한 여유를 주는 장치입니다.

온도는 가장 눈에 띄는 이유지만 유일한 이유는 아닙니다. 교량 상판은 차량이 지나갈 때 휘고 회전하며, 콘크리트는 시간이 지나며 건조수축과 크리프라는 장기 변형을 겪을 수 있습니다. 기초가 미세하게 움직이거나 여러 경간의 구조 조건이 달라도 상대적인 이동이 생깁니다. 미국 연방도로청 자료도 교량 신축이음이 열에 따른 이동을 받아내며, 설계자는 구조 형식과 예상 이동량에 맞는 장치를 고른다고 설명합니다. 따라서 틈의 폭과 위치는 눈대중으로 정하는 것이 아니라 계산된 움직임을 위한 값입니다.

신축이음은 보통 상판 사이의 간격과, 그 간격을 차량이 부드럽게 지나가도록 돕는 구성품으로 이루어집니다. 작은 이동에는 탄성 재료를 끼운 실(seal) 방식이 쓰일 수 있고, 더 큰 이동에는 맞물린 금속 판이나 손가락 모양 장치가 쓰이기도 합니다. 어떤 형식이든 목표는 두 가지입니다. 다리 조각들이 서로 밀거나 당길 때 필요한 만큼 움직이게 하고, 물과 이물질이 아래의 받침·교각·철근 쪽으로 쉽게 들어가지 않게 하는 것입니다.

그래서 신축이음은 단순한 빈틈보다 관리가 어려운 부품이기도 합니다. 이음이 찢어지거나 막히면 빗물, 염화물, 모래와 쓰레기가 구조물 안으로 들어가 콘크리트를 약하게 하거나 강재 부식을 빠르게 할 수 있습니다. 차량 바퀴가 반복해서 지나는 자리라 마모와 충격도 큽니다. 교량 연구 자료가 신축이음을 유지관리 취약점으로 보는 이유입니다. 운전자가 ‘덜컹’ 하고 느끼는 곳이 언제나 위험을 뜻하지는 않지만, 이음의 배수·밀봉·마모 상태를 정기적으로 살피는 일은 다리 수명에 중요합니다.

모든 다리에 눈에 보이는 틈이 많은 것은 아닙니다. 최근에는 가능한 한 이음을 줄인 연속교나 일체식 교대 교량도 설계합니다. 이런 구조는 교대와 상판, 기초가 온도 변화로 생기는 힘과 변위를 함께 감당하도록 더 복잡하게 설계합니다. 이음을 없애면 누수와 승차감 문제를 줄일 수 있지만, 열팽창 자체가 사라지는 것은 아닙니다. 움직임을 이음에서 받을지, 구조 전체와 지지부의 유연성으로 분산할지가 설계의 차이입니다.

다리의 틈을 보면 멈춰 있는 콘크리트 안에도 시간이 흐르고 있음을 알 수 있습니다. 한낮의 열, 겨울의 추위, 차량 하중과 재료의 느린 변형은 모두 구조물의 길이와 힘을 조금씩 바꿉니다. 신축이음은 그 변화가 보이지 않는 균열로 쌓이지 않도록 만든 작은 완충지대입니다. 겉으로는 비어 보이지만, 실제로는 다리가 계절을 건너며 안전하게 움직일 수 있게 하는 정밀한 설계 공간입니다.
